20kWh komplette PV Anlage

inkl.

Growatt Hybridwechselrichter MID 20XH-BP
Growatt APX 15kWh Hochvolt Batteriesystem

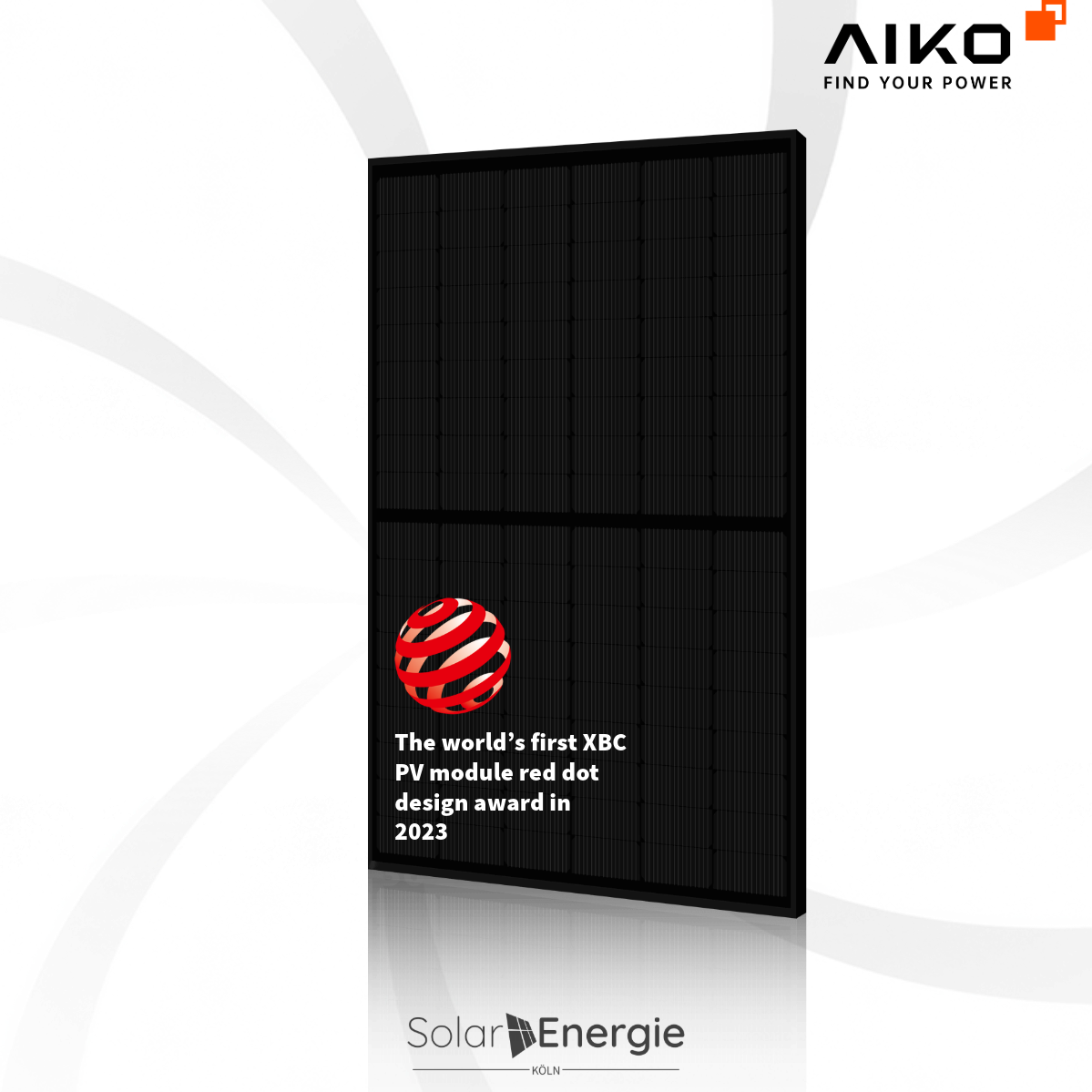

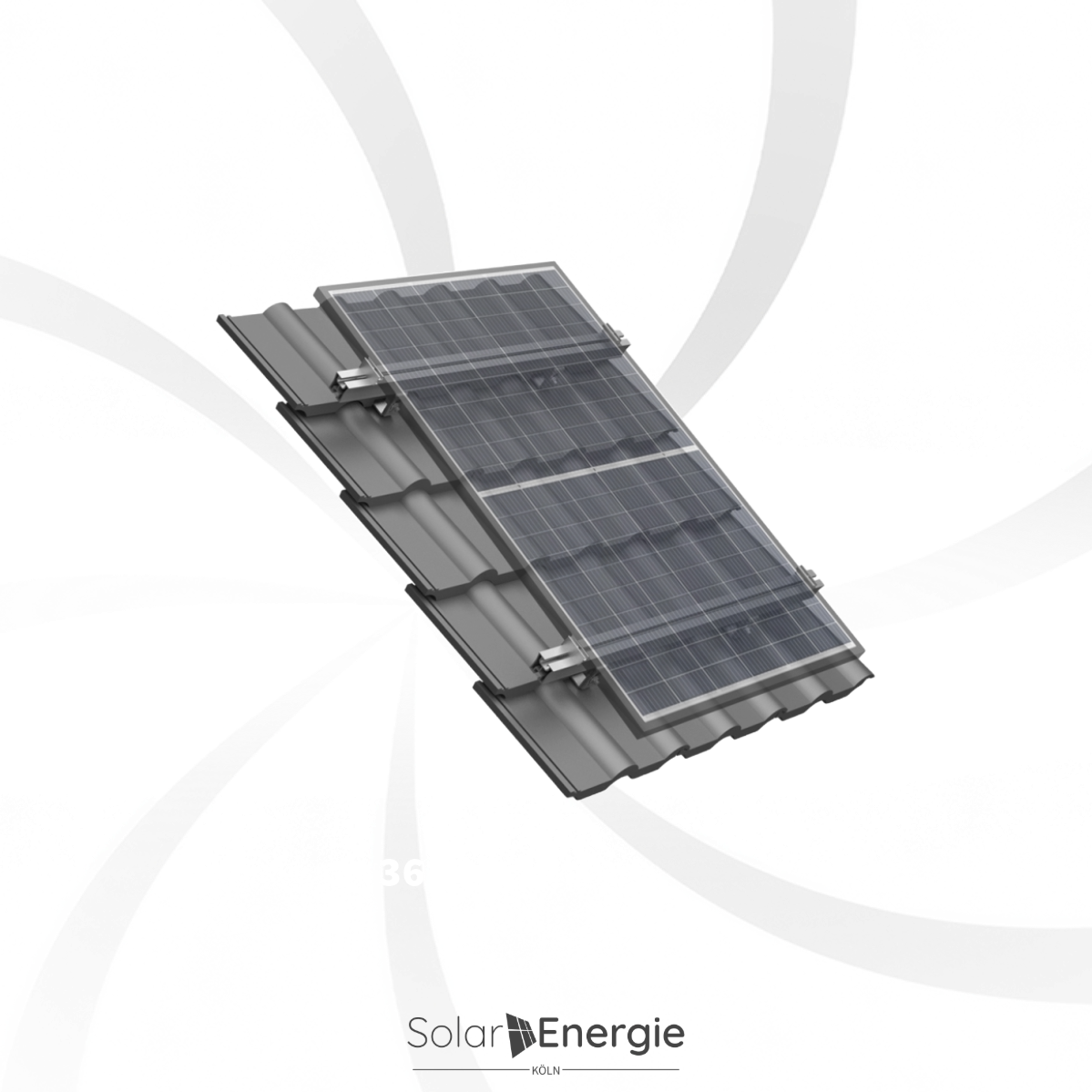

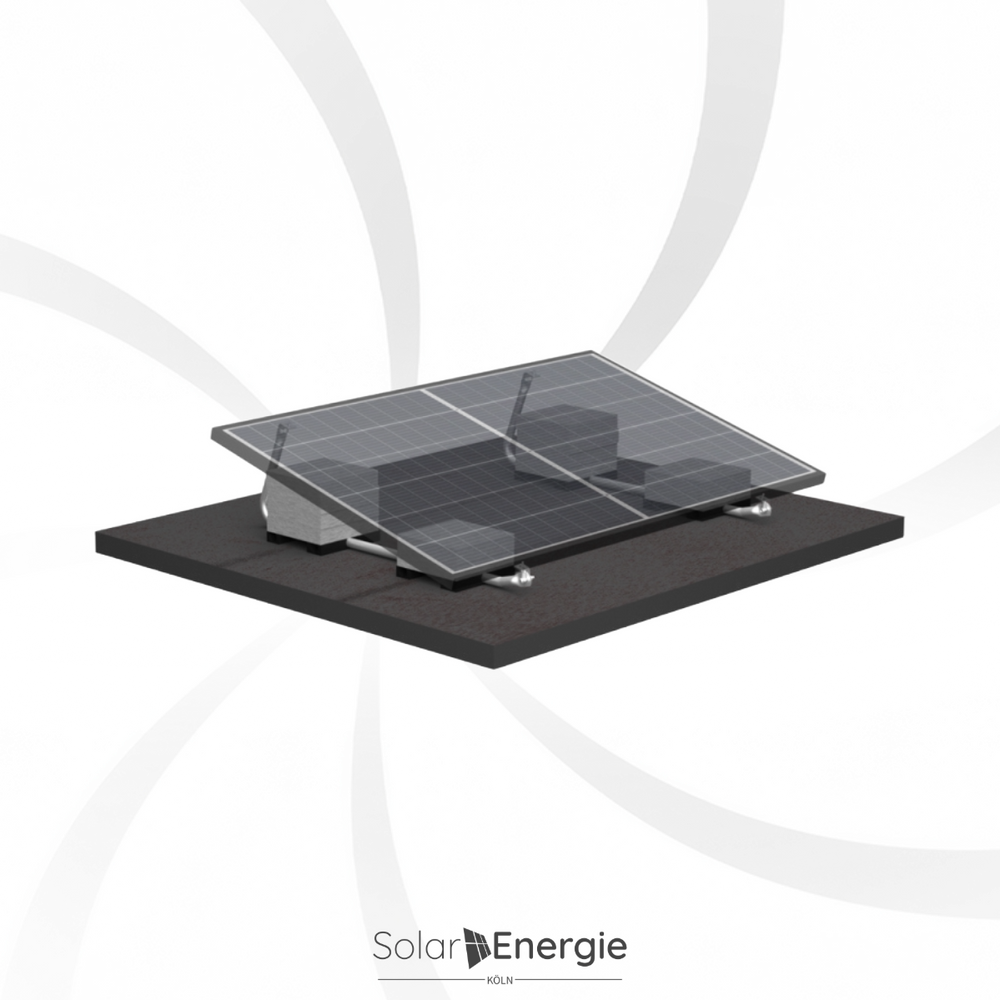

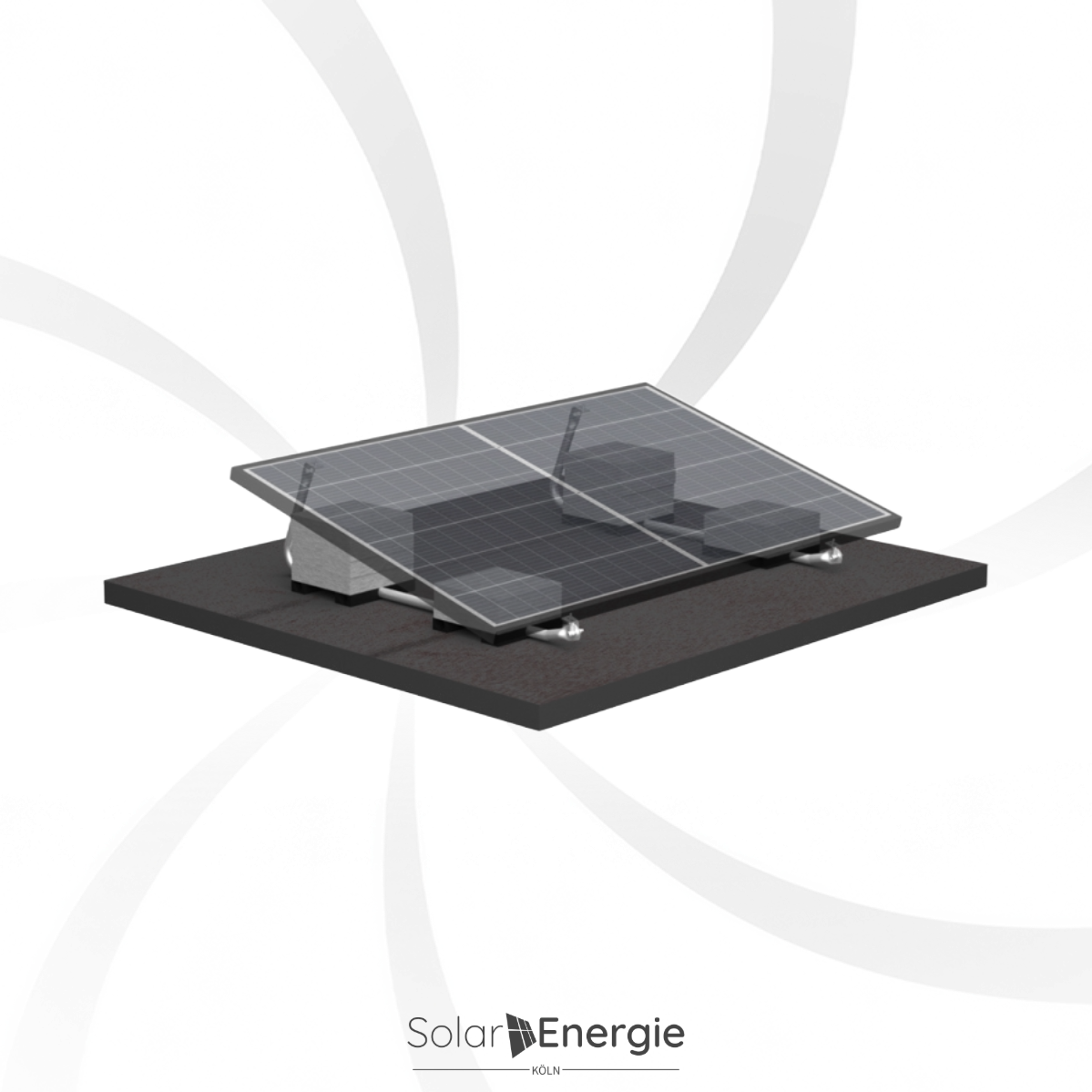

44 AIKO 455W PV Module Neostar 2S+ Bifacial/Glas-Glas/tiefschwarz - Unterkonstruktion wahlweise für ein Schrägdach / Ziegeldach oder Flachdach Unterkonstruktion-
150 Meter Solarkabel 6mm2 und

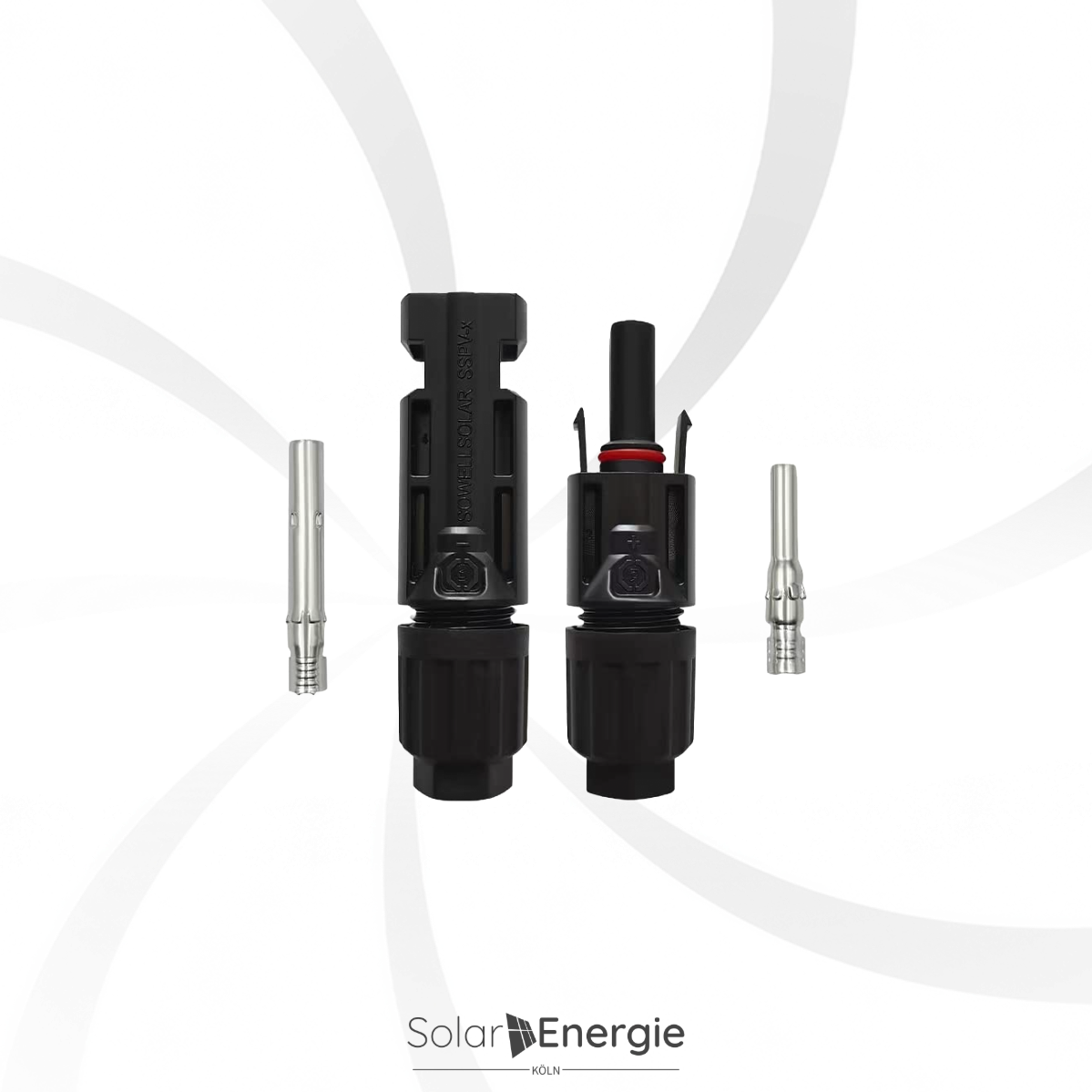

20 MC4 Verbindungsstecker.

Die MID-XH Serie:

• 2 unabhängige MPPTs
• Battery-ready, zukunftssicher
• Typ II SPD auf DC- und AC-Seite
• Integrierte AFCI-Funktion
• OLED, LED und Touch Taste
• DC/AC-Verhältnis bis zu 2,0
• 24h Eigenverbrauchs-Monitoring
• 10 Jahre Herstellergarantie

Hybrid-Wechselrichter

Im Gegensatz zu herkömmlichen Wechselrichtern können Hybrid-Wechselrichter den erzeugten Strom aus der Solaranlage nicht nur in das Stromnetz einspeisen, sondern auch in Batterien speichern. Dadurch wird der Solarstrom auch dann verfügbar, wenn die Sonne nicht scheint. Ein weiteres Merkmal von Hybrid-Wechselrichtern ist ihre Fähigkeit, den Stromverbrauch eines Haushalts zu optimieren, indem sie den Solarstrom bevorzugt direkt im Haushalt nutzen, bevor er ins Netz eingespeist wird.

Aktive Sicherheit mit AFCI-Funktion

Bei einem Arc Fault Circuit Interrupter handelt es sich um eine Fehlerlichtbogen-Schutzeinrichtung. Sie schützt Stromkreise bei Störlichtbögen und agiert in der Niederspannungsinstallation als Schutzschalter gegen Kontaktfehler. Dieser analysiert, neben seinem Schutz, Strom- und Spannungsverläufe mittels digitaler Signalverarbeitung und unterbricht Stromkreise bei Störsignaturen.  Umgangssprachlich wird der AFCI auch Brandschutzschalter genannt, da durch eigehende Signale Überhitzungen an schlechten Kontaktstellen oder bei Überschlägen zwischen zwei Leitern, Brände verhindert werden können.

Zwei MPP-Tracker für optimale Solar-Erträge

Mit der MMP( Maximum Power Point) Tracker Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Bestrahlungsstärke, Temperatur am Modul und Solarzellentyp fest. Durch die zwei MPP-Tracker im MID-Inverter kann der optimale Arbeitspunkt für die zwei PV-Stränge getrennt voneinander optimiert werden. Die beiden Tracker arbeiten unabhängig voneinander und so hätte z.B. eine Verschattung bei einem Strang keinen Einfluss auf den zweiten.

Betriebs-Modi - Je nach System-Anforderungen konfigurierbar

• Arbeitsmodus: Wenn die Anforderungen für di Netzverbindung erfüllt sind - die Gleichstromspannung ist größer als 200V und die Netzspannung und -Frequenz liegen im zulässigen Bereich, wird der Wechselrichter die von den Solarpanelen erzeugte Gleichstromleistung in Wechselstromleistung umwandeln und sie mit der grünen LED-Anzeige ins Netz einspeisen. Wenn die Gleichstromspannung unter 160V fällt, wird der Wechselrichter automatisch von der Netzverbindung getrennt und den Betriebsmodus verlassen. Er wird automatisch in den Betriebsmodus zurückkehren und sich wieder mit dem Netz verbinden, sobald die Anforderungen erfüllt sind.
• Fehlermodus: Wenn eine unerwartete Situation auftritt, wie zum Beispiel ein Systemausfall oder ein Wechselrichterausfall, wird der Wechselrichter die Fehlermeldung auf den Bildschirm anzeigen. Im Fehlermodus wird die blattförmige Anzeige rot leuchten und der Wechselrichter wird vom netz getrennt.
• Abschaltmodus: Wenn die PV-Leistung unzureichend ist oder keine PV-Leistung erzeugt wird, wird der Wechselrichter automatisch heruntergefahren. Im Abschaltmodus verbraucht der Wechselrichter keine Energie aus dem netz oder den Solarpanelen und das Display, sowie die Anzeigen werden ausgeschaltet.

AC&DC Typ II SPD

AC- und DC-Typ II SPDs (Surge Protective Devices) schützen Netz-Inverter vor Überspannungen und sind eine wichtige Komponente für die Sicherheit und Zuverlässigkeit von Solaranlagen. AC-SPDs schützen die Wechselstromseite und DC-SPDs die Gleichstromseite des Inverters. Diese Schutzeinrichtungen leiten überschüssige Spannungsimpulse ab, die durch Blitzschläge, Schaltvorgänge im Stromnetz oder andere Ereignisse verursacht werden können.

Zahlreiche Schutzfunktionen

• DC- / AC-Überspannungsableiter: Typ II
• DC-Verpolungsschutz und -Trennschalter
• Isolationswiderstandserkennung
• AC-Kurzschlussschutz
• Netz-, Fehlerstrom- und String-Überwachung
• Inselnetzerkennung
• AFCI-Schutz (Fehlerlichtbogenerkennung)

Growatt Überwachungsplattform

Durch die Verwendung des optionalen Zubehörs aus der Shine-Serie kann die Growatt Monitoring-Plattform genutzt werden. Diese ist sowohl als Smartphone-App für iOS und Android als auch als Webversion verfügbar. Das Shine-Zubehör muss separat erworben werden, die Nutzung der Plattform ist jedoch kostenlos. Mit Shine kannst du alle Ihre Growatt-Produkte konfigurieren und überwachen sowie deinen Eigenverbrauch und Trends anzeigen lassen.

Mit der MID-XH-Serie sind folgende Shine-Optionen kompatibel:

• Shine WiFi-X (inklusive)
• ShineLan-X
• ShineLink-X

Technische Daten

Eingang (DC)

• Max. PV-Leistung: 40000W
• Max. Eingangsspannung: 1100V
• Start-Spannung: 200V
• Nennspannung: 600V
• MPPT-Spannungsbereich: 160-1000V
• Max. Eingangsstrom pro MPPT: 32A
• Max. Kurzschlussstrom pro MPPT: 40A
• Anzahl unabhängige MPPT: 2

Eingang (DC-Batterie)

• Kompatibel mit APX HV Batteriesystem
• Betriebsspannungsbereich: 600-980V
• Max. Betriebsstrom: 25A pro Anschluss
• Max. Ladeleistung: 15000W pro Anschluss
• Max. Entladeleistung: 20000W

Ausgang (AC)

• AC-Nennleistung: 20000W
• Max. AC-Betriebsleistung: 22000VA
• AC-Nennspannungsbereich: 220V/380V, 230V/400V (340-44V0)
• Frequenzbereich: 50/60 Hz (45-55Hz/55-65Hz)
• Max. Ausgangsstrom: 33,3A

Allgemein

• Max. Wirkungsgrad: 98,75%
• Abmessungen: 580 x 435 x 230 mm
• Gewicht: 31 kg
• Betriebstemperaturbereich: -25°C - +60°C
• Schutzklasse: IP66
• Herstellergarantie: 10 Jahre

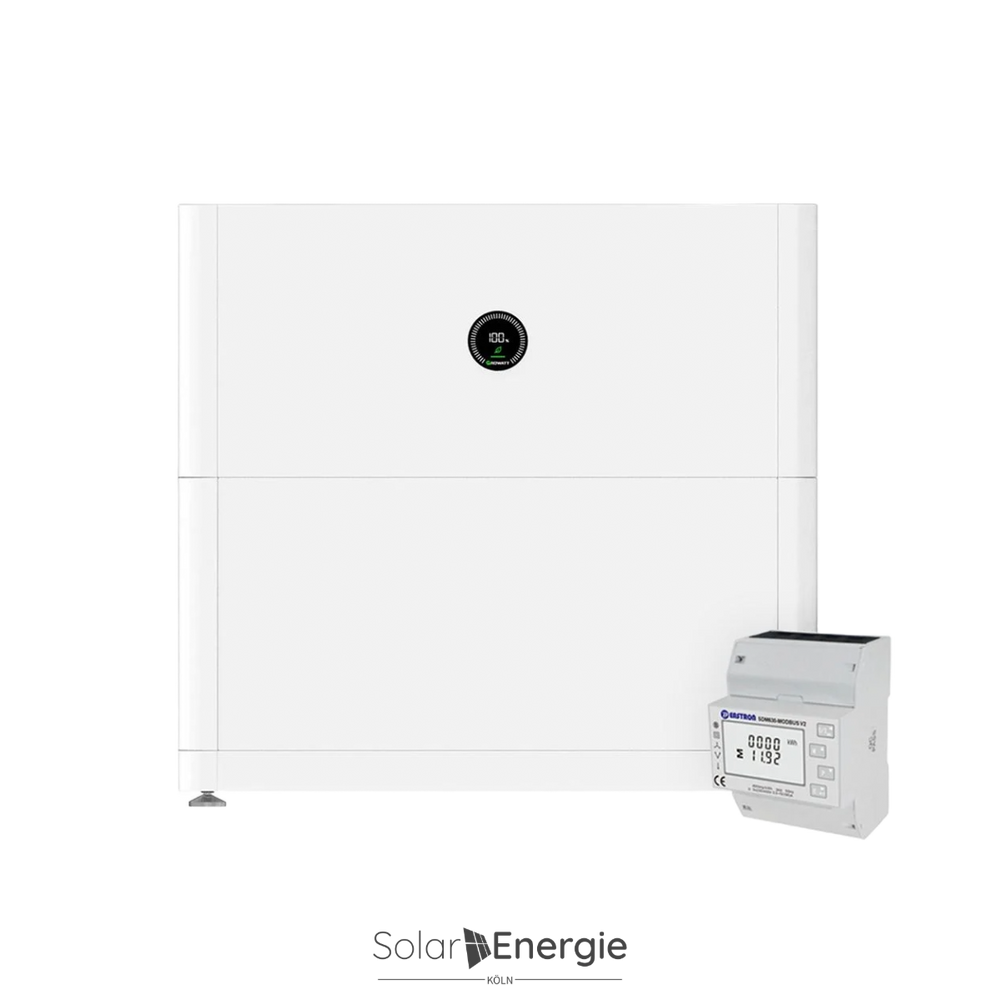

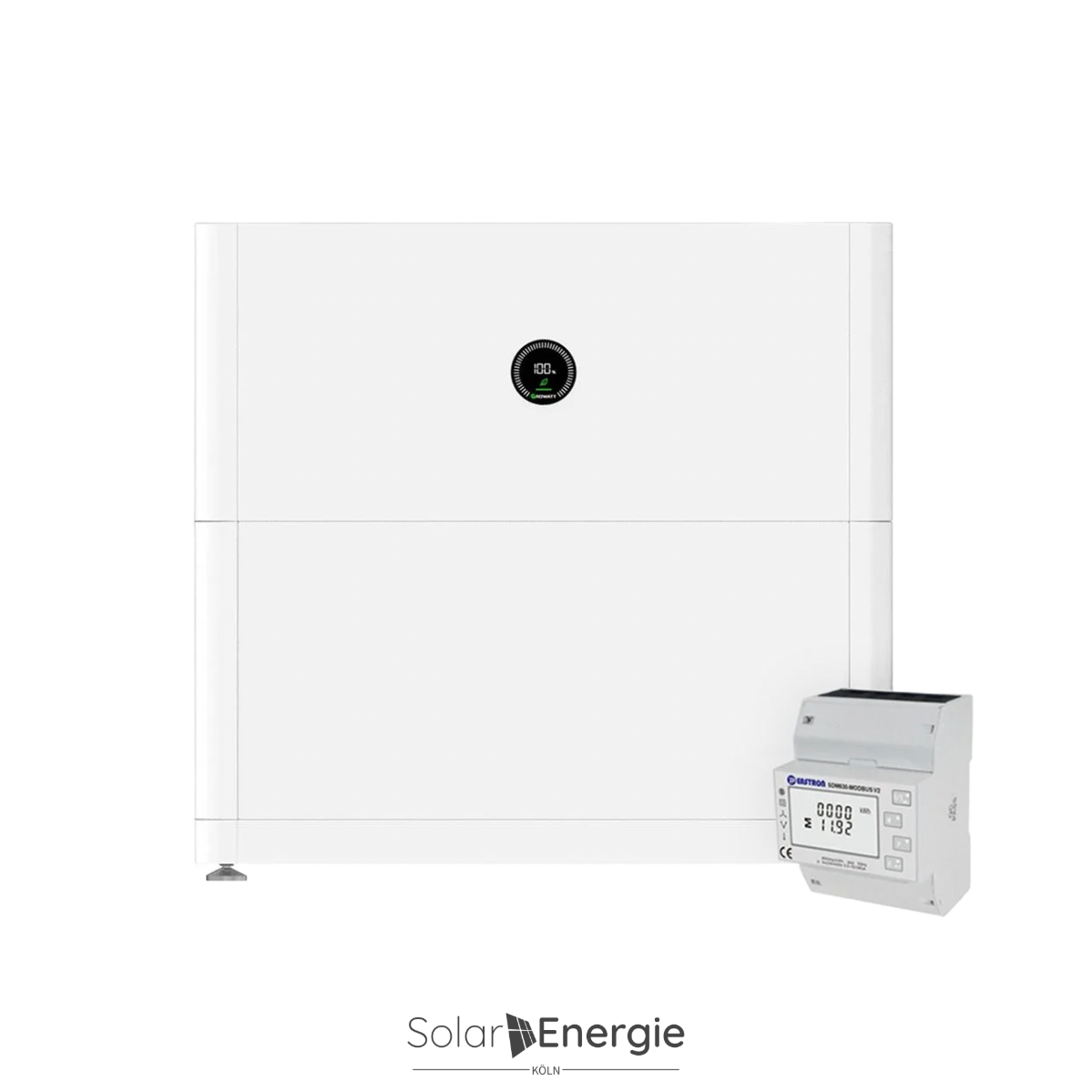

Das APX-Batteriesystem enthält:

• APX 5.0P-B1 Hochvoltbatterie 5kWh LiFePO4 (1-6x je nach Auswahl)
• APX 98034-P2 Leistungsmodul BMS
• APX Batteriebasis Hochvoltbatterie
• Optional: SYN 50 XH 30 Back-Up Box Notersatzstrom

Das APX Batteriesystem zeigt hierbei seine flexiblen Konfigurationsmöglichkeiten. Diese sind von 5kWh bis zu 30kWh erweiterbar. Durch das einfache Design, gestaltet sich die Installation und Erweiterung sehr unkompliziert mit Hilfe von Kabeln. Ein weiterer Fortschritt des neuen Speichersystems besteht darin, dass im Gegensatz zu anderen Systemen, kein Batterieschrank mehr benötigt wird. Lediglich die dazugehörige Batteriebasis wird für einen sicheren Stand benötigt. Die APX-Serie unterstützt das Kombinieren von gemischten Batterie-Packs aus neuen und alten Chargen, sowie unterschiedlichen Kapazitäten.

APX 5.0P-B1 Hochvoltbatterie

Bei dem APX 5.0P-B1 Batteriemodul von Growatt handelt es sich um einen Hochvolt-Akku, welcher die bewährte Lithium-Eisenphosphat Speichertechnologie besitzt. Die LiFePO4 Akkumulatoren zeichnen sich, auch bei hoher Leistung, durch eine lange Lebensdauer und eine hohen Sicherheit aus. Darüber hinaus stellt die modulare Energieoptimierung sicher, dass das System die Energie jeder Batterie voll ausnutzt. Um eine sehr flexible Systemanwendung zu erreichen, können alte und neue Batteriechargen, sowie Batterien mit unterschiedlicher Kapazität gemischt und verbunden werden. Um Überspannungen im System zu vermieden, kommt der Softstart zum Einsatz.

Die APX Hochvolt-Batterie:

• Flexible Kapazitätsoptionen bis zu 30kWh
• Kobaltfreie LiFePO4 Speichertechnologie
• 90% Entladetiefe (DoD)
• Aktiver Schutz auf BMS-Ebene
• Integrierte modulare Energieoptimierung
• Unterstützt die Kombination von neuen und alten Batteriemodulen in einem System
• Softstart zum Vermeiden von Überspannungen im System
• Modulares und stapelbares Design
• Einfache Installation
• 10 Jahre Herstellergarantie

Hohe Zyklen-Lebensdauer

Das APX-Batteriesystem setzt auf eine LiFePO4-Chemie ohne Kobalt und bietet einen vierstufigen Schutzmechanismus durch ein Batteriemanagementsystem (BMS), eine modulare Energieoptimierung, eine Sicherung und Aerosol. Dies gewährleistet eine erhöhte Sicherheit, Zuverlässigkeit und eine lange Lebensdauer. Durch die modulare Energieoptimierung wird sichergestellt, dass das System die Energie jedes einzelnen Akkus vollständig nutzt. Unabhängig ob es sich bei dem Solarsystem um eine netzgeführte- oder eine Inselanlage handelt, bietet der Growatt Speicher einige Vorteile gegenüber typischen Bleibatterien und anderen Lithium Technologien.

Softstart zum Schutz des Systems

Der Softstart-Mechanismus ist eine Schutzfunktion, die bei der Growatt-Batterie zum Einsatz kommt, um das System vor Überspannungen zu schützen. Beim Starten oder Einschalten der Batterie wird die Stromversorgung allmählich erhöht, um das System vor Schäden zu bewahren, die durch eine plötzliche Spannungsspitze verursacht werden könnten. Auf diese Weise wird ein reibungsloser und sicherer Betrieb des Batteriesystems gewährleistet.

Technische Daten:

• Batterie-Typ: Lithium-Eisenphosphat (LiFePo4)
• Nennspannung: 385V
• Nennenergie: 5kWh
• Betriebsspannungsbereich: 330-450V
• Gewicht: 50kg
• Abmessungen: 690 x 185 x 295 mm
• Schutzart: IP66
• Umgebungstemperatur: -10°C - +50°C
• Kühlung: Natürliche Konvektion
• Garantie: 10 Jahre Herstellergarantie

Batteriemanagementsystem

Das neue Growatt APX 98034-P2 Batteriemanagementsystem (MPN 98034-P2) ist eine Steuerungseinheit der neuesten Generation, die jedes APX-Batteriemodul vor widrigen Bedingungen schützt und dabei einen sicheren und störungsfreien Dauerbetrieb gewährleistet. Dabei kommt es nicht darauf an, wie viele Module gleichzeitig in Betrieb sind. Wichtig ist, dass immer ein BMS pro Turm verwendet wird. Ein Turm besteht aus mindestens 1 bis maximal 6 Growatt APX 5.0P-B1 5kWh Hochvolt-Batteriemodulen, woraus sich eine Speicherkapazität von 5-30 kWh ergeben kann.

Überwachungsparameter

• SOC
• Systemspannung
• Systemstrom
• Zellspannung
• Zelltemperatur
• PCBA Temperatur

Technische Daten:

• Abmessungen: 690 x 185 x 295 mm
• Gewicht: 15kg
• Max. Strom: 30A
• Spitzenstrom: 34A, 60s
• Kommunikation: RS485/CAN

Batterie-Basis

Die Growatt APX Battery Base ist für die Bodeninstallation von Growatt APX-Batteriemodulen und dem dazugehörigen BMS geeignet. Sie sorgt für einen sicheren Stand des Batterieturms. Das Growatt APX-System ist modular aufgebaut, d.h. es können mehrere Batterien kombiniert werden, wobei die Growatt Base als Grundlage dient. Auf einer Basis können bis zu 10 Speichermodule, sowie das zugehörige BMS gestapelt werden.

• für die Bodenmontage von Growatt APX-Batterien und zugehörigem BMS
• je Batterieturm eine Basis
• Abmessungen: 690 x 185 x 50 mm

Optional: SYN 50-XH-30 Back-UP Box

Die SYN 50-XH-30 von Growatt ist eine Back-Up Box, die für das Haus als Notersatzstromversorgung agiert. Sie ist in der Lage, im Falle eines Stromausfalls, bis zu 10kW aus dem Solarspeicher zur Verfügung zu stellen. Hierbei beträgt die Umschaltzeit 0,5 Sekunden. Die Back-Up Box zeichnet sich durch ein anwenderfreundliches Design aus, was eine unkomplizierte Installation und Bedienung ermöglicht.

Die SYN Back-Up Box:

• Ersatzstromversorgung für das gesamte Haus, bis zu 10 kW
• 100% 3-phasiger Asymmetrieausgang
• Integrierter Schalter
• Einfach zu installieren
• Kombinationsmöglichkeiten mit der gesamten Growatt MOD-XH BP-Serie

Technische Daten:

• Max. Überstromschutz AC-Eingang: 63 A
• Max. Dauer-Einsatzstrom: 50 A
• AC-Ausgangsspannung: 230 V/400 V
• AC-Ausgangsspannungsbereich: 180-280 V
• AC-Frequenz: 50/60 Hz
• AC-Frequenzbereich: 45-65 Hz
• AC-Nennleistung: 18 kW
• Max. kontinuierlicher Eingangsstrom bei 230V: 26,1 A
• AC-Spitzenleistung im Backup-Betrieb: 19,8k W
• AC-Spitzenstrom im Backup-Betrieb: 28,7 A
• Kommunikation: RS485
• Betriebstemperaturbereich: -40°C - +60°C
• Schutzart: IP65
• Gewicht: 10,8 kg
• Abmessungen: 365 x 450 x 123 mm
